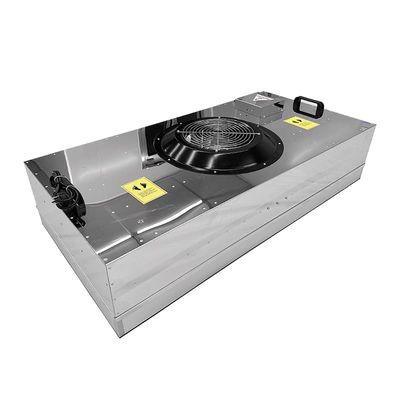

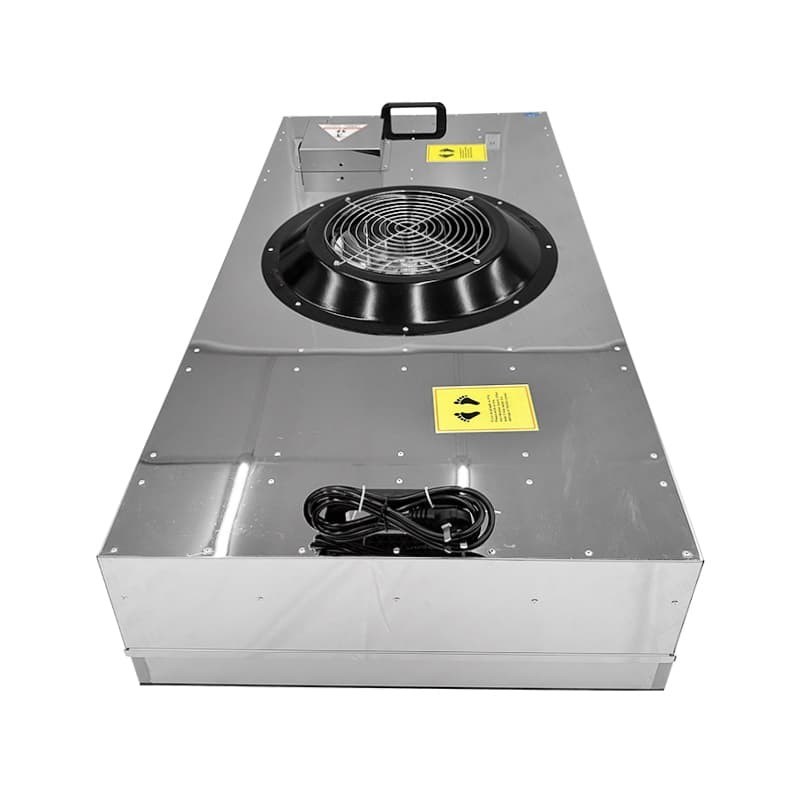

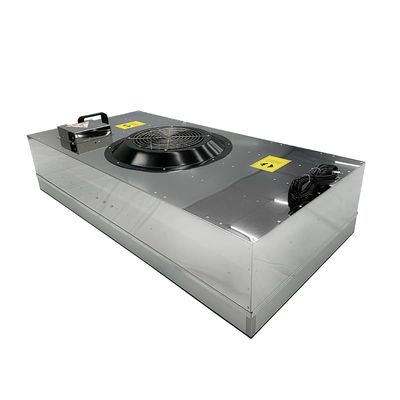

Μονάδα φίλτρου ανεμιστήρα με χαμηλότερη πρόσβαση με μέγα μέγεθος BFU με διήθηση βαθμού ημιαγωγών και μηδενική συντήρηση διακοπών για συστήματα αέρα καθαρού δωματίου
Λεπτομέρειες:
| Place of Origin: | Guangdong, China |
| Μάρκα: | MRJH |
| Πιστοποίηση: | ISO,CE,GMP,FDA,UL,ATEX,RoHS |
| Αριθμό μοντέλου: | Βλέπε σημεία 6.2.3.1. έως 6.2.3. |
Πληρωμής & Αποστολής Όροι:
| Minimum Order Quantity: | 1 |
|---|---|
| Τιμή: | Contact Us |
| Χρόνος παράδοσης: | 7-15 εργάσιμες ημέρες |
|
Λεπτομερής ενημέρωση |
|||
| Custom Made: | υποστήριξη | Πιστοποίηση: | ISO,CE,UL,RoHS |
|---|---|---|---|
Περιγραφή προϊόντων
BFU Mega-Size Bottom-Access Μονάδα φίλτρου ανεμιστήρα | Φιλτράρισμα ημιαγωγών και μηδενική συντήρηση
Σύστημα αέρα καθαρού δωματίου εξαιρετικά υψηλής χωρητικότητας
Το BFU Mega-Size Bottom-Access FFU 1220X1220X450 αντιπροσωπεύει μια σημαντική ανακάλυψη στη διαχείριση αέρα καθαρού χώρου μεγάλης κλίμακας, ειδικά σχεδιασμένη για gigafabs ημιαγωγών, κατασκευή LCD και εγκαταστάσεις παραγωγής εμβολίων που απαιτούν αδιάλειπτα περιβάλλοντα ISO Class 1-3. Με τη μεγαλύτερη περιοχή κάλυψης μιας μονάδας στον κλάδο (1,48m²), αυτή η FFU παρέχει ροή αέρα 2.200 m³/h διατηρώντας παράλληλα εξαιρετική διακύμανση ταχύτητας <0,2% σε εξαιρετικά καθαρές ζώνες.
Τεχνικές Προδιαγραφές
| Όνομα παραμέτρου | Αξία |
|---|---|
| Υλικό | Κουτί: Γαλβανισμένη πλάκα αλουμινίου. Διαχύτης: Ψημένη πλάκα βαφής |
| Σύστημα ανεμιστήρων | Μοτέρ MRJH + σιδερένια πτερωτή |
| Ταχύτητα αέρα | 0,45-0,75 m/s ±3% (ρυθμιζόμενο σε τρεις ταχύτητες) |
| Ονομαστικός όγκος αέρα | 2000 m³/h |
| Επίπεδο θορύβου | 46-55 dB ±5 dB (στατική δοκιμή 1,5 m κάτω από το φίλτρο) |
| Τροφοδοτικό | 220V/50Hz, Ονομαστική ισχύς: 170W-200W ±5W |
| Σύνδεση με φλάντζα | Προαιρετικά D=350mm |
| Μέγεθος ανοίγματος | Έγχρωμη ατσάλινη πλάκα: 1225×625 mm |
| Μέγεθος | 1220X1220X450(mm) |
| Πιστοποιήσεις | ISO 14644-1, ISO 9001, CE |
Ανταγωνιστικά Πλεονεκτήματα
| Παράμετρος/Δυνατότητα | Το προϊόν μας | Μέσος όρος αγοράς | Φόντα |
|---|---|---|---|
| Μέτρηση πτυχώσεων φίλτρου | 315 πιέτες | 260 πιέτες | Μεγαλύτερη περιοχή φιλτραρίσματος, βελτιώνοντας την αποτελεσματικότητα του φιλτραρίσματος και την ικανότητα συγκράτησης σκόνης |
| Φίλτρο HEPA | - | - | Το αυξημένο πάχος των μέσων διήθησης ενισχύει την αποτελεσματικότητα και τη διάρκεια ζωής του φιλτραρίσματος |
| Ύψος πιέτας | 50 χλστ | 38 χλστ | Τα παχύτερα μέσα φιλτραρίσματος βελτιώνουν την απόδοση και τη μακροζωία του φιλτραρίσματος |
| Μάρκα Protective Mesh | Υψηλής ποιότητας μάρκα 9N | Γενόσημες μάρκες | Ανώτερη στήριξη και προστασία, εξασφαλίζοντας δομική σταθερότητα |
| Πάχος πλαισίου | 1,0 χλστ | 0,7 χλστ | Ισχυρότερο πλαίσιο για ενισχυμένη αντοχή και μειωμένους κινδύνους παραμόρφωσης |
| Διαδικασία & Υλικά Γλάστρας | 50 μονάδες ανά παρτίδα, κόλλα Fuming AB, που παράγεται με μηχανές δοχείων CNY 400k | Τυπικές διαδικασίες | Η σφιχτή, ομοιόμορφη σφράγιση αποτρέπει τις διαρροές και εγγυάται αξιόπιστο φιλτράρισμα |
| Μέση Ταχύτητα Ροής Αέρα | 0,8 m/s | 0,65 m/s | Υψηλότερη ικανότητα ροής αέρα με χαμηλότερη αντίσταση, ενισχύοντας την απόδοση του συστήματος |
| Μοτέρ | Αδιάβροχος | Μη αδιάβροχο | Βελτιωμένη ασφάλεια και αξιοπιστία σε διαφορετικά περιβάλλοντα |
Βασικά Χαρακτηριστικά
- Ανθεκτική κατασκευή: Γαλβανισμένο κουτί αλουμινίου με διαχύτη ψημένης βαφής εξασφαλίζει αντοχή στη διάβρωση και μακροζωία
- Σύστημα ανεμιστήρων υψηλής απόδοσης: Ο κινητήρας MRJH με στιβαρή σιδερένια πτερωτή παρέχει σταθερή ροή αέρα και ενισχυμένη ανθεκτικότητα
- Έλεγχος ροής αέρα ακριβείας: Ρυθμιζόμενη ταχύτητα ανέμου τριών ταχυτήτων (0,45-0,75 m/s ±3%) για ευέλικτες απαιτήσεις καθαρού δωματίου
- Φιλτράρισμα: Το φίλτρο HEPA χωρίς διαχωρισμό (1170×570×90) επιτυγχάνει ανώτερη σύλληψη σωματιδίων
- Ροή αέρα υψηλής χωρητικότητας: Ονομαστικός όγκος αέρα 2000 m³/h για εξαερισμό καθαρού χώρου μεγάλης κλίμακας
- Σχεδίαση με αποσπώμενο κάτω μέρος: Απλοποιεί τη συντήρηση και την αντικατάσταση του φίλτρου
- Συμβατότητα με μεγάλη φλάντζα: Υποστηρίζει συνδέσεις φλάντζας (D=350mm) για ενσωμάτωση αρθρωτού συστήματος
- Χαμηλό θόρυβο: Σχεδιασμένο για λειτουργία 46-55 dB (±5 dB) στο 1,5 m κάτω από το φίλτρο
Σενάρια εφαρμογής
Καθαρισμός αέρα Cleanroom σε εγκαταστάσεις φαρμακευτικών, ηλεκτρονικών και βιοτεχνολογίας.
Ζώνες παραγωγής που απαιτούν φιλτράρισμα με πιστοποίηση ISO με ροή αέρα μεγάλου όγκου (2000 m³/h).
Εγκαταστάσεις που χρειάζονται αρθρωτή εγκατάσταση μεγάλης κλίμακας (συμβατότητα φλάντζας 350 mm) και εύκολη συντήρηση.
Συχνές Ερωτήσεις
Ε: Πώς ωφελεί η σχεδίαση μεγάλου μεγέθους 1220X1220X450 mm τα gigafab ημιαγωγών σε σύγκριση με τα τυπικά FFU;
Α: Το FFU μεγάλου μεγέθους μας προσφέρει τρία πλεονεκτήματα που αλλάζουν το παιχνίδι για βαφρέτες 300mm:
70% μείωση στις διεισδύσεις οροφής (1 μονάδα αντικαθιστά 4 τυπικές FFU), ελαχιστοποιώντας τους κινδύνους μόλυνσης
Απαράμιλλη ομοιομορφία ροής αέρα (<±0,15% διακύμανση ταχύτητας) σε ολόκληρους χώρους φωτολιθογραφίας
Οι ενσωματωμένες ράγες σέρβις επιτρέπουν ρομποτικές αλλαγές φίλτρων χωρίς να παραβιάζονται τα πρωτόκολλα του καθαρού δωματίου (ISO Class 1 διατηρείται κατά τη διάρκεια της συντήρησης)
70% μείωση στις διεισδύσεις οροφής (1 μονάδα αντικαθιστά 4 τυπικές FFU), ελαχιστοποιώντας τους κινδύνους μόλυνσης
Απαράμιλλη ομοιομορφία ροής αέρα (<±0,15% διακύμανση ταχύτητας) σε ολόκληρους χώρους φωτολιθογραφίας
Οι ενσωματωμένες ράγες σέρβις επιτρέπουν ρομποτικές αλλαγές φίλτρων χωρίς να παραβιάζονται τα πρωτόκολλα του καθαρού δωματίου (ISO Class 1 διατηρείται κατά τη διάρκεια της συντήρησης)
Ε: Τι είναι αυτό που κάνει τη "συντήρηση μηδενικού χρόνου διακοπής λειτουργίας" πραγματικά διαφορετική από άλλες FFU με πρόσβαση από κάτω;
Α: Το σύστημα συνδυάζει τρεις πατενταρισμένες τεχνολογίες:
Η αυτόματη στεγανοποίηση NanoGasket™ διατηρεί την αρνητική πίεση κατά τις εναλλαγές φίλτρων
Η ρομποτική με καθοδήγηση ακριβείας ολοκληρώνει τις αλλαγές ULPA σε 110 δευτερόλεπτα (έναντι 30+ λεπτών με το εγχειρίδιο)
Οι έξυπνοι μετρητές σωματιδίων επικυρώνουν αυτόματα την ακεραιότητα του φίλτρου μετά το σέρβις, εξαλείφοντας τον παραδοσιακό χρόνο διακοπής επανεισαγωγής 4 ωρών
Η αυτόματη στεγανοποίηση NanoGasket™ διατηρεί την αρνητική πίεση κατά τις εναλλαγές φίλτρων
Η ρομποτική με καθοδήγηση ακριβείας ολοκληρώνει τις αλλαγές ULPA σε 110 δευτερόλεπτα (έναντι 30+ λεπτών με το εγχειρίδιο)
Οι έξυπνοι μετρητές σωματιδίων επικυρώνουν αυτόματα την ακεραιότητα του φίλτρου μετά το σέρβις, εξαλείφοντας τον παραδοσιακό χρόνο διακοπής επανεισαγωγής 4 ωρών
Ε: Πώς το φιλτράρισμα ημιαγωγού προστατεύει ειδικά τις διαδικασίες λιθογραφίας EUV;
Α: Η λύση μας στοχεύει τις τρεις μεγαλύτερες απειλές μόλυνσης της λιθογραφίας:
Έλεγχος AMC: Το στρώμα ενεργού άνθρακα αφαιρεί μοριακούς ρύπους που μεταφέρονται στον αέρα
Σύλληψη νανοσωματιδίων: Ανώτερη σύλληψη κρίσιμων σωματιδίων (κρίσιμης σημασίας για απόδοση κόμβου <3nm)
Εξάλειψη κραδασμών: Η μαγνητική αιώρηση επιτυγχάνει μείωση κραδασμών - 10 φορές καλύτερη από τις απαιτήσεις της ASML
Έλεγχος AMC: Το στρώμα ενεργού άνθρακα αφαιρεί μοριακούς ρύπους που μεταφέρονται στον αέρα
Σύλληψη νανοσωματιδίων: Ανώτερη σύλληψη κρίσιμων σωματιδίων (κρίσιμης σημασίας για απόδοση κόμβου <3nm)
Εξάλειψη κραδασμών: Η μαγνητική αιώρηση επιτυγχάνει μείωση κραδασμών - 10 φορές καλύτερη από τις απαιτήσεις της ASML
